El etiquetado profesional del cableado es uno de esos detalles que marcan la diferencia entre un montaje limpio y fácil de mantener y una pesadilla de solución de problemas seis meses después. Tanto si estás montando un arnés completo para un coche de carreras como si añades unos circuitos a tu coche de calle, tener etiquetas claras y duraderas en cada cable facilita mucho el trabajo a cualquiera que manipule ese arnés, incluido tú mismo en el futuro .
La buena noticia es que existen soluciones de etiquetado para todos los presupuestos, desde ingeniosas soluciones de bricolaje hasta impresoras termoencogibles especializadas capaces de gestionar proyectos profesionales de automovilismo.
En este artículo: Por qué es importante el etiquetado correcto de los cables | Etiquetado económico | Impresoras básicas | Opciones profesionales | Qué tener en cuenta al elegir impresoras de etiquetas para cables | Conclusión
Por qué es importante el etiquetado correcto de los cables

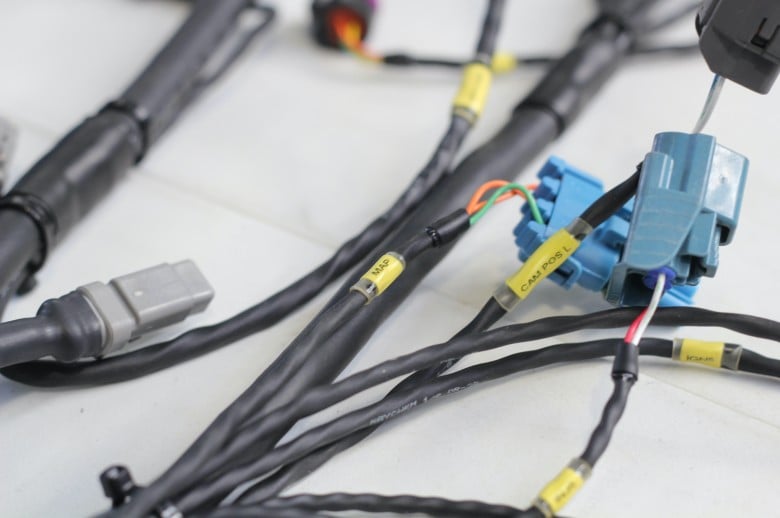

En el cableado automotriz, ya sea para un auto de uso diario o para carreras de fin de semana, las etiquetas cumplen varias funciones cruciales. Facilitan una instalación inicial más rápida y precisa, simplifican la resolución de problemas y hacen que las modificaciones o reparaciones sean directas, evitando tener que revisar cada circuito con un multímetro. Cuando se trabaja bajo presión en la pista o se intenta diagnosticar una falla eléctrica, las etiquetas claras pueden ahorrar horas de trabajo. Incluso, en casos más sencillos, ayudan a asegurar que cada conexión se realice en el lugar correcto (¡siempre y cuando se lean las etiquetas!).

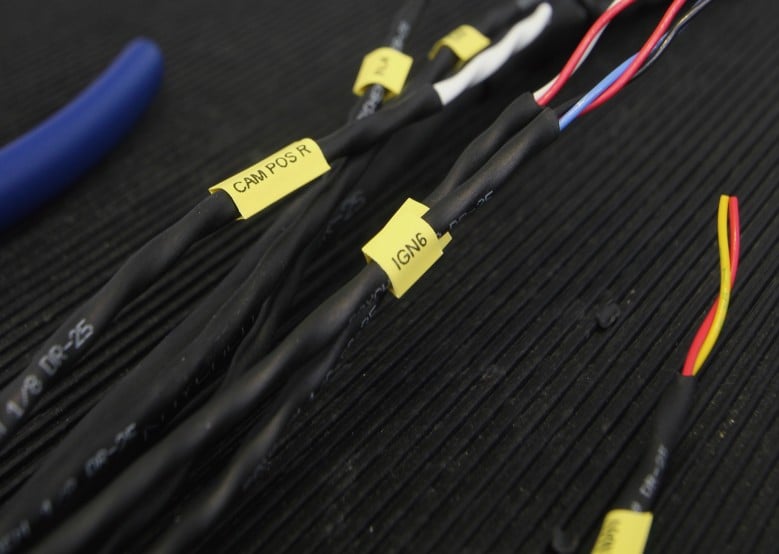

Las etiquetas termoencogibles son la mejor opción porque son permanentes, resistentes al aceite y a los productos químicos, y no se despegan como las etiquetas adhesivas. El texto se imprime directamente en el tubo termoencogible, por lo que se mantiene legible incluso después de años de ciclos de calor y vibraciones. Para proyectos que deben cumplir con estándares profesionales o que se usarán constantemente en entornos de carreras, las etiquetas termoencogibles son una inversión que vale la pena.
Opciones de etiquetado económicas
Si tu presupuesto es ajustado o no te dedicas a fabricar arneses en serie, existen soluciones alternativas comprobadas que te brindan resultados profesionales sin necesidad de invertir en una impresora termoencogible desechable. Estos métodos, perfeccionados por aficionados al bricolaje, son sorprendentemente efectivos.
El método económico más popular consiste en usar una etiquetadora Dymo básica (alrededor de $80) con etiquetas estándar, y luego deslizar un tubo termorretráctil transparente sobre la etiqueta y el cable/funda. Esto protege la etiqueta y la hace permanente. Puedes encontrar estas unidades Dymo básicas, como la serie LabelManager, y combinarlas con tubos termorretráctiles transparentes de proveedores como Raychem. Las etiquetas son fáciles de imprimir y el tubo termorretráctil transparente está disponible en varios tamaños en tu proveedor de cableado habitual.

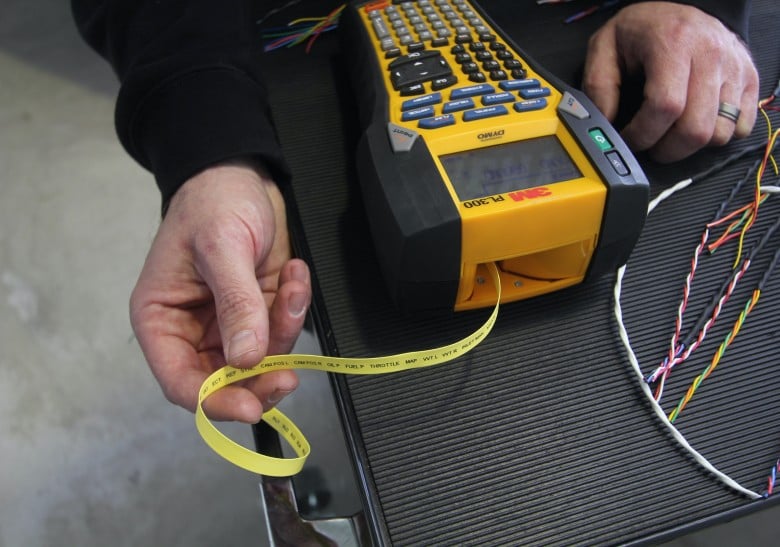

Esto es lo que hacemos con nuestra antigua unidad 3M Dymo PL300, teniendo en cuenta que esta es solo una opinión y que hay muchos caminos para llegar al mismo objetivo.
Otro método ingenioso que hemos visto consiste en usar rotuladoras Brother P-Touch estándar con cartuchos termoencogibles. El problema es que estas impresoras no son oficialmente compatibles con el termoencogible, pero se puede engañar al sistema tapando ciertos orificios del cartucho con cinta adhesiva. Esto evita que la impresora lo reconozca como termoencogible e intente imprimir una imagen invertida. Varios aficionados al cableado han tenido éxito con este método usando cartuchos termoencogibles de terceros económicos de Amazon, que cuestan alrededor de 21 dólares el paquete de cuatro.
Consejo práctico: Para una opción económica, puedes imprimir etiquetas en papel normal, cortarlas a la medida e introducirlas en una funda termoencogible transparente antes de instalarlas. Aunque requiere paciencia, funciona y el coste de los materiales es mínimo si ya tienes una impresora y te sobra tiempo.
Impresoras de etiquetas de cableado de nivel básico
Si necesitas fabricar varios arneses o buscas la comodidad de etiquetas termoencogibles de alta calidad sin gastar una fortuna, las impresoras especializadas de gama básica ofrecen una excelente relación calidad-precio. Estas máquinas imprimen directamente sobre tubo termoencogible y están diseñadas para el cableado en el sector del automovilismo con total fiabilidad. Los precios indicados están en USD.

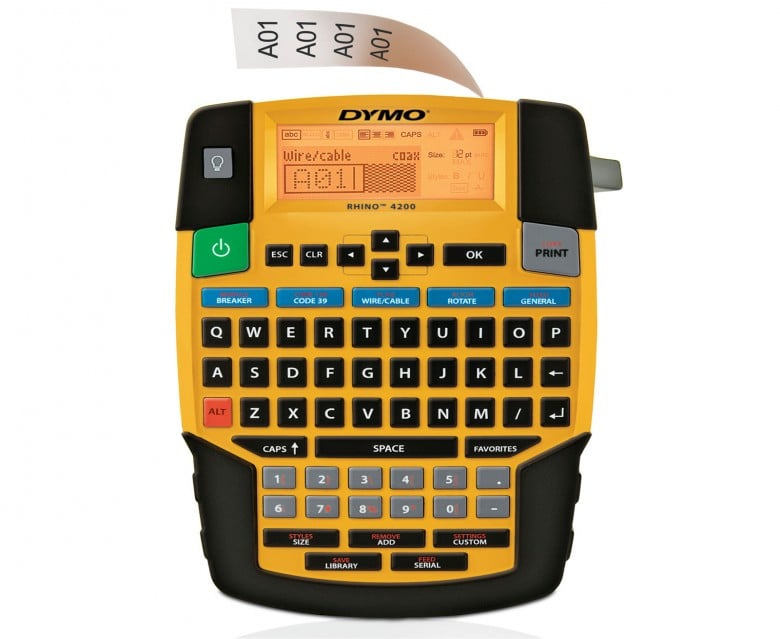

La Dymo Rhino 4200 es una de las opciones más económicas para principiantes, con un precio aproximado de 100 USD. Ha demostrado ser una herramienta fiable para muchos aficionados al cableado y, con el cuidado adecuado, puede durar más de 7 años. La Rhino 4200 cuenta con un teclado QWERTY, lo que agiliza la entrada de texto en comparación con modelos con botones como la Dymo Rhino 5200. Si bien tiene fama de consumir baterías rápidamente, su bajo costo inicial y la disponibilidad de tubos termorretráctiles económicos (alrededor de un dólar por pie en plataformas como Amazon o AliExpress, si te atreves) la convierten en una opción rentable para los aficionados al bricolaje. Los usuarios afirman que funciona bien en proyectos de cableado para automovilismo, a pesar de ser una opción económica.
La Dymo LabelManager 280 tiene un precio aproximado de 109 USD y ofrece funciones mejoradas. Cuenta con conectividad para PC y Mac para crear etiquetas desde el ordenador, un teclado QWERTY para escribir con rapidez y es compatible con los mismos cartuchos D1 económicos que la serie Rhino. Esto permite acceder a consumibles termoencogibles económicos del mercado y, además, ofrece conectividad con el ordenador, una función que algunos fabricantes prefieren para imprimir en serie o crear plantillas.

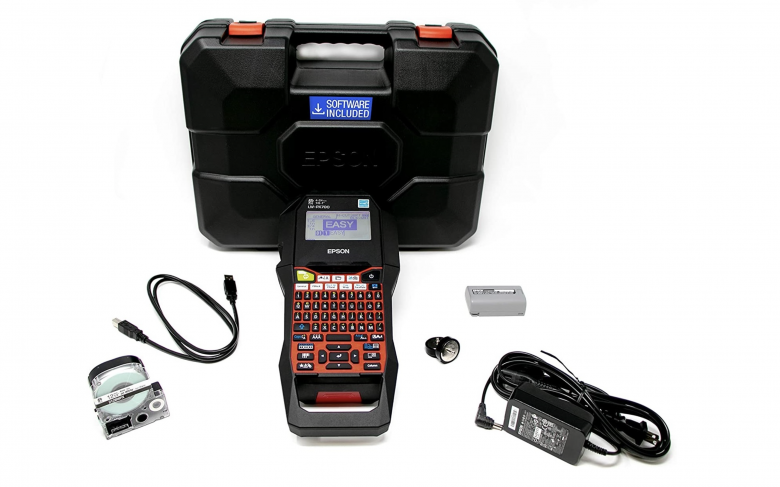

La Epson PX700 suele tener un precio de venta de entre 150 y 180 dólares estadounidenses y ofrece una excelente relación calidad-precio. Además, cuenta con teclado QWERTY, una interfaz de usuario de diseño impecable y una gran fiabilidad. Si bien los tubos termorretráctiles de Epson son más caros que las opciones de Dymo, la impresora en sí y la experiencia de usuario en general reciben muy buenas críticas de expertos en cableado que han utilizado varias marcas. La PX700 cubre todas las necesidades de la mayoría de los aficionados al bricolaje y los semiprofesionales. Cabe mencionar que algunos también recomiendan la Epson LW-PX350 , pero suele ser un poco más cara a pesar de ser un modelo anterior, e imprime cinco veces más lento, así que, a menos que la encuentres a un precio de ganga, no merece la pena.
Consejo profesional: Si desea reducir aún más el costo inicial, puede comprar kits de impresoras Epson sin baterías y adquirir las baterías por separado en eBay o Amazon, etc., por unos 12 USD el juego.
Los modelos Brother P-Touch en este rango de precios incluyen opciones como la PT-E310BTVP (entre 120 y 150 USD), que ofrece conectividad Bluetooth y control mediante una aplicación móvil. La posibilidad de diseñar etiquetas desde el teléfono resulta atractiva para algunos usuarios que prefieren el control móvil a las interfaces con botones.
Consejo profesional: Las impresoras Brother pueden imprimir en etiquetas laminadas, que son más duraderas que las etiquetas adhesivas estándar; sin embargo, para ser sinceros, no son tan permanentes como las opciones termoencogibles.
Impresoras de etiquetas de cableado de calidad profesional
Para los aficionados al cableado que realizan trabajos de cableado con frecuencia o para quienes buscan la mejor solución portátil disponible, optar por impresoras de nivel profesional ofrece mayores capacidades, durabilidad y velocidad. Los precios indicados están en USD.
Cabe destacar que, en este contexto, el término "profesional" se refiere posiblemente más al volumen de trabajo que a la calidad del acabado.
La Dymo Rhino 5200 se vende por entre 200 y 230 USD en su estuche rígido. Su fiabilidad está más que probada en entornos profesionales, ofreciendo años de servicio confiable e imprime hasta un 77 % más rápido que algunos modelos de la competencia (por ejemplo, la Epson LW-PX350, mencionada brevemente, es lenta para los estándares actuales). La interfaz utiliza navegación por botones en lugar de un teclado QWERTY, pero su principal ventaja reside en la amplia disponibilidad de tubos termorretráctiles asequibles, a aproximadamente un dólar por pie (unos 30 cm). Para un uso intensivo o múltiples impresiones, este ahorro continuo puede compensar rápidamente el precio inicial más elevado en comparación con modelos más económicos. La 5200 admite etiquetas de hasta 19 mm de ancho e incluye funciones profesionales como teclas de acceso rápido para formatear automáticamente etiquetas de paneles de conexión, etiquetas para cables y otras aplicaciones comunes.
La Dymo Rhino 6000 es el modelo superior con características adicionales como conectividad para PC, mayor memoria y capacidad para manejar etiquetas de hasta 25 mm (1 pulgada). Al igual que la 5200, cuenta con el mismo ecosistema de consumibles de posventa asequibles.
La Epson PX900 es el modelo insignia de la línea de impresoras portátiles de Epson, con un kit de lujo que se vende por entre 350 y 400 USD. La PX900 imprime más rápido que la PX700, admite etiquetas más anchas de hasta 3,8 cm (con cinta termoencogible de hasta 2,2 cm) e incluye funciones como la protección contra caídas y la impresión secuencial, que retienen las etiquetas hasta que se retiran antes de imprimir la siguiente. Ofrece una resolución de impresión de 360 ppp para obtener etiquetas nítidas y detalladas. La PX900 es la única impresora Epson compatible con todos los tipos de cinta que fabrican, lo que la convierte en una herramienta extremadamente versátil. Sin embargo, los consumibles siguen siendo más caros que las opciones de Dymo. La impresora cumple con las especificaciones de la prueba de caída MilSpec e incluye la garantía de por vida de Epson.
Los modelos portátiles de Brady, como la M210, la M211 y la ya descatalogada BMP71, representan la gama profesional utilizada en entornos industriales y de automovilismo. La M211 ofrece conectividad Bluetooth para diseñar etiquetas desde el teléfono, y estas impresoras son conocidas por su excelente calidad de fabricación y durabilidad. Sin embargo, los consumibles termoencogibles de Brady son significativamente más caros que los de otras marcas, razón por la cual algunos constructores optan por otras marcas a pesar de la excelente calidad de sus impresoras. Si te dedicas a la construcción de coches de carreras profesionales, donde el coste por etiqueta es más importante que la fiabilidad y la calidad absolutas, las impresoras Brady son una opción a considerar.
Consejo profesional: En estos rangos de precio, considere también la Epson PX400, que ofrece conectividad Bluetooth y USB a un menor costo que la PX900. Tiene la misma resolución de impresión que la PX700, pero requiere conexión a un teléfono o PC en lugar de funcionar de forma independiente, lo cual puede o no ajustarse a su flujo de trabajo.
Qué tener en cuenta al elegir una impresora de etiquetas de cableado
La impresora de etiquetas adecuada para sus necesidades depende de varios factores que van más allá del simple precio de compra de la máquina en sí.
El costo por pie de etiquetas es el principal gasto recurrente. Si fabricas varios arneses o trabajas profesionalmente, el costo de los consumibles supera rápidamente el de la impresora. La disponibilidad de consumibles de Dymo en el mercado de repuestos le otorga una gran ventaja en este aspecto, con etiquetas termoencogibles disponibles por alrededor de un dólar por pie, frente a los 3-5 dólares o más por pie de otras marcas. Sin embargo, lo más barato no siempre es lo mejor si la calidad o la durabilidad de las etiquetas no satisfacen tus necesidades.
La interfaz y la facilidad de uso son más importantes de lo que crees, sobre todo al imprimir decenas o cientos de etiquetas para un arnés grande. Los teclados QWERTY (como los de los modelos Epson) permiten introducir texto mucho más rápido que las interfaces con botones (como las de los modelos Dymo). Sin embargo, si solo imprimes etiquetas ocasionalmente, la interfaz con botones funciona perfectamente.
La conectividad con PC o teléfono es útil para la impresión por lotes y para crear plantillas reutilizables en varias impresiones. Modelos como la Epson PX400, la Brother P-Touch Cube y la Brady M211 ofrecen esta funcionalidad. Para impresiones puntuales y proyectos pequeños, el funcionamiento autónomo puede ser suficiente.
El tamaño de las etiquetas debe ajustarse a tus necesidades de cableado. La mayoría de las impresoras admiten etiquetas de 6,35 mm a 9,5 mm (1/4 de pulgada a 3/8 de pulgada), lo que cubre la mayoría de las aplicaciones de cableado en automovilismo. Si trabajas con cables de mayor calibre o necesitas etiquetas más grandes para otros fines, verifica el ancho máximo que admite la impresora. La Epson LW-PX900, por ejemplo, puede imprimir en tubos termorretráctiles de 22 mm (7/8 de pulgada).
La durabilidad y la vida útil varían según el modelo. Algunas impresoras, como la Dymo 4200 y la 5200, presentan problemas con el desgaste o la rotura de las cuchillas tras un uso prolongado, mientras que otras mantienen su funcionamiento durante muchos años. Leer las experiencias de usuarios que han utilizado sus máquinas intensivamente ofrece una perspectiva más realista que las especificaciones del fabricante.
Consejo profesional: Antes de decidirte por una marca de impresora, comprueba qué tamaños y colores de material termoencogible están disponibles localmente, ya que no hay nada peor que necesitar materiales AHORA que en realidad tardarán unos días o semanas en llegar.
Concluyendo
La mejor solución de etiquetado depende de tu situación particular. Si estás creando un arnés con un presupuesto ajustado, las soluciones caseras con etiquetas normales y cinta termoencogible transparente funcionan perfectamente y son muy económicas. Si estás creando varios arneses o trabajas profesionalmente, invertir en una impresora termoencogible especializada podría agilizar el proceso.
Para la mayoría de los aficionados al bricolaje que realizan trabajos de cableado con regularidad, modelos como la Epson PX700 o la Dymo Rhino 5200 ofrecen un equilibrio perfecto entre prestaciones a precios razonables y costes de consumibles asequibles. La Epson ofrece una interfaz más intuitiva y es más fácil de usar, mientras que la Dymo cuenta con consumibles de repuesto más económicos. Ambas te servirán durante años.
Independientemente del método de etiquetado que elija, lo importante es que etiquete correctamente el cableado. Dedicar tiempo a identificar claramente cada cable y documentarlo facilita todo el proceso posterior, desde la instalación inicial hasta las modificaciones y la resolución de problemas futuras.
