Guía del curso | Herramientas y materiales de cableado para deportes de motor [RECURSO]

Ya viste nuestros cursos de cableado y estás listo para empezar a construir tu arnés de club, pero no sabes qué herramientas y materiales necesitas ni dónde comprarlos. A continuación, te presentamos una lista concisa para que no tengas que repasar los módulos del curso para encontrar la misma información.

Herramientas

[imagen src="/assets/Taz-Articles-and-Blogs/Wiring-Tools-and-Materials-Blog/eec08b0a88/Screen-Shot-2020-01-22-at-4.38.53-PM.png" id="21253" width="780" height="610" class="leftAlone ss-htmleditorfield-file image" title="Captura de pantalla del 22 de enero de 2020 a las 16:38:53"]

Sargento 3187 / GM12085271

Las mordazas rígidas de esta herramienta la hacen ideal para engarzar empalmes de barril abierto de latón. Tendrá dificultades con un CMA más grande, pero es ideal para empalmes de barril abierto TE 63130-2 y TE 62759-1.

Para engarces de cañón abierto más grandes (TE 62357-1), el Sargent 3104 DSCT o el Sargent 3190CT / GM 12085115 son una mejor opción.

[imagen src="/assets/Taz-Articles-and-Blogs/Wiring-Tools-and-Materials-Blog/0ec199e82a/Screen-Shot-2020-01-22-at-4.29.29-PM.png" id="21249" width="780" height="590" class="leftAlone ss-htmleditorfield-file image" title="Captura de pantalla del 22 de enero de 2020 a las 16:29.29"]

Herramienta de crimpado de barril abierto para terminal de conector universal de 16-30 AWG : donde compramos la nuestra.

Esta herramienta tiene un tacto agradable, lo que permite aplicar la presión necesaria, especialmente en la segunda etapa de crimpado del aislamiento del cable. Funciona especialmente bien con los pines del conector AMP Superseal 1.0.

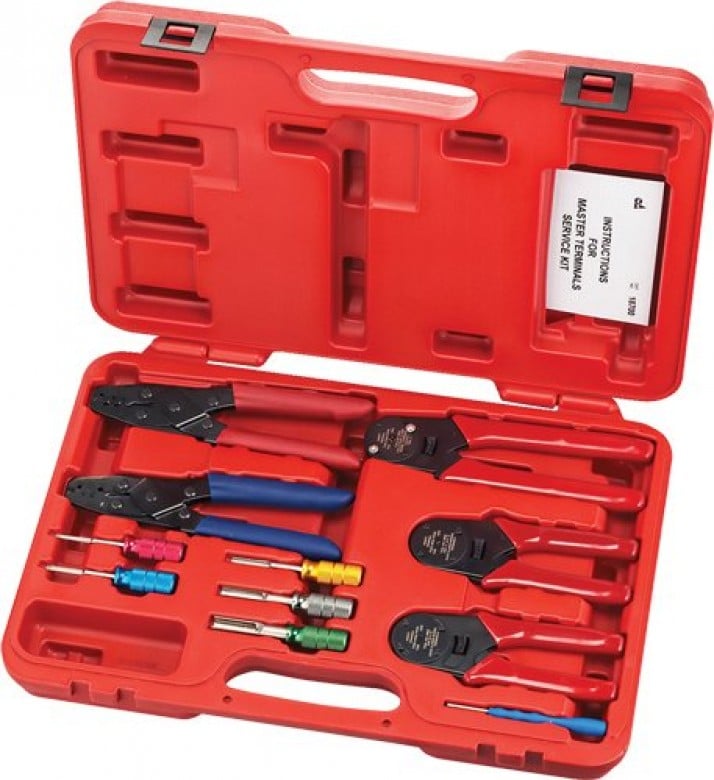

[imagen src="/assets/Taz-Articles-and-Blogs/Wiring-Tools-and-Materials-Blog/d79a431f4b/Tool-Aid-18700-Master-Terminal-Tool-Kit.jpg" id="21246" width="714" height="780" class="leftAlone ss-htmleditorfield-file image" title="Kit de herramientas para terminal maestro Tool Aid 18700"]

Kit de servicio de terminal maestro Tool-Aid : donde compramos el nuestro.

Este kit incluye dos crimpadoras de barril abierto y tres tamaños de crimpadoras de barril cerrado para usar con conectores Deutsch DTP, DT y DTM, que probablemente usará con frecuencia. La crimpadora de mango rojo tiene matrices de tamaño similar a la Sargent 3187 y no se usa con frecuencia. La crimpadora de mango azul tiene matrices de tamaños ideales para terminales Weather Pack, terminales de conectores de inyectores Bosch y la mayoría de los terminales con precinto de cable integrado.

[imagen src="/assets/Taz-Articles-and-Blogs/Wiring-Tools-and-Materials-Blog/f84a1d8fa7/Herramienta de crimpado Del City para Weather Pack y Metri Pack 150-280-.jpg" id="21243" width="780" height="780" class="leftAlone ss-htmleditorfield-file image" title="Herramienta de crimpado Del City para Weather Pack y Metri Pack 150-280"]

Herramienta de crimpeado universal/Metripack : donde compramos la nuestra.

Esta es la misma herramienta con mango azul incluida en el kit de servicio de terminal maestro Tool-Aid, pero sola.

[imagen src="/assets/Taz-Articles-and-Blogs/Wiring-Tools-and-Materials-Blog/b085694695/Ideal-Industries-Stripmaster-Wire-Stripper-16-to-26-AWG.jpg" id="21245" width="780" height="780" class="leftAlone ss-htmleditorfield-file image" title="Pelacables Ideal Industries Stripmaster de 16 a 26 AWG"]

Ideal Stripmaster 45-097 – Donde compramos el nuestro.

Esta herramienta es robusta y fiable, con un armazón más grande que la gama Stripmaster Lite, pero también mucho más asequible. Es el único pelacables a un precio razonable que hemos encontrado que pela cables pequeños de 26 AWG de forma fiable y segura.

[imagen src="/assets/Taz-Articles-and-Blogs/Wiring-Tools-and-Materials-Blog/a667d7ee13/DEWALT-Heat-Gun-with-LCD-Display-Hard-CaseAccessory-Kit.jpg" id="21244" width="780" height="780" class="leftAlone ss-htmleditorfield-file image" title="DEWALT Pistola de calor con pantalla LCD y estuche rígido, kit de accesorios"]

Pistola de calor DEWALT D26962K : donde compramos la nuestra.

Esta es la pistola de calor más económica que hemos encontrado que permite controlar la temperatura. Esto, junto con el hecho de que incluye un estuche y boquillas, la convierte en una excelente compra.

[imagen src="/assets/1d1290bcaf/01abf6cf6828c9722083776783659f46c2f2ffa5d1.jpg" id="8032" width="780" height="520" class="leftAlone ss-htmleditorfield-file image" title="01abf6cf6828c9722083776783659f46c2f2ffa5d1"]

Materiales

[imagen src="/assets/Taz-Articles-and-Blogs/Wiring-Tools-and-Materials-Blog/cbf23c4680/Screen-Shot-2020-01-22-at-4.35.53-PM.png" id="21250" width="780" height="557" class="leftAlone ss-htmleditorfield-file image" title="Captura de pantalla del 22 de enero de 2020 a las 16:35.53"]

Empalmes de barril abierto

1500 CMA y menos de área de cable combinada: TE 62759-1

1500 a 5000 CMA de área de cable combinada: TE 63130-2

5000 a 10000 CMA de área de cable combinada: TE 62357-1

Para obtener el mejor precio y, en nuestra opinión, la empresa más fácil de contactar, visite www.element14.com . Introducir los números de pieza en la barra de búsqueda le llevará a las páginas correctas, ya que varían según el lugar del mundo.

[imagen src="/assets/Taz-Articles-and-Blogs/Wiring-Tools-and-Materials-Blog/e75481bf2f/Screen-Shot-2020-01-22-at-4.50.11-PM.png" id="21257" width="780" height="578" class="leftAlone ss-htmleditorfield-file image" title="Captura de pantalla del 22 de enero de 2020 a las 4:50.11 p. m."]

Raychem SCL

6 mm (¼”): SCL-1/4-STK

10 mm (⅜”): SCL-3/8-STK

Este tubo termorretráctil rígido con una pared interior de compuesto de encapsulado negro es excelente para sellar derivaciones de arneses, así como para el soporte y el aislamiento de empalmes. Los tamaños más comunes que utilizamos, dimensionados antes de la contracción, son 6 mm (¼”) y 10 mm (⅜”). Este tubo termorretráctil no se puede enrollar en un carrete y generalmente solo está disponible en tramos rectos de 1,2 m (4'), por lo que solemos cortarlo en secciones más manejables para su almacenamiento, ya que solo se utiliza para sellar y soportar, no como funda completa de arnés. Como se mencionó anteriormente, lo compramos a Element14; le recomendamos que introduzca los números de pieza en la barra de búsqueda de su ubicación.

[imagen src="/assets/bc0143a10d/01c15e4242b2a88fa7f9c69b2f0039064028a5ed00-v2.jpg" id="8035" width="780" height="520" class="leftAlone ss-htmleditorfield-file image" title="01c15e4242b2a88fa7f9c69b2f0039064028a5ed00 v2"]

Cable TXL

Compramos nuestro cable TXL en Waytek Wire, ya que sus opciones de envío a Nueva Zelanda eran mejores que las de otros proveedores. Puede que esto no sea así fuera de Nueva Zelanda, así que conviene buscar en Google y comparar precios.

[imagen src="/assets/Taz-Articles-and-Blogs/Crimping-Budget/d6459d8d4e/P1022130.JPG" id="18880" width="780" height="439" class="leftAlone ss-htmleditorfield-file image" title="P1022130"]

Conectores AMP Superseal 1.0

También puede encontrarlos en Element14. Los conectores están disponibles en opciones de 26 y 34 pines. Es importante tener en cuenta que para cada opción de número de pin, existen múltiples opciones de ranuras de chaveta, por lo que deberá confirmar que la codificación sea la correcta para el dispositivo al que desea conectarlo. A continuación, se muestran los números de pieza de los conectores más comunes, pero puede confirmar la codificaciónaquí .

Cuerpo del conector de 26 vías: 3-1437290-7

Cuerpo del conector de 34 vías: 4-1437290-0

Contacto para uso con cable de 16-18 AWG: 3-1447221-3

Contacto para uso con cable de 20-22 AWG: 3-1447221-4

Esperamos que esta lista le ahorre tiempo al comprar herramientas y materiales, pero tenga en cuenta que no es la solución definitiva. Si estas opciones no le convencen, una búsqueda en Google probablemente le mostrará muchas más que podrían ser más adecuadas según su ubicación.

Si está buscando otras herramientas y materiales que no se enumeran aquí, consulte esta publicación de blog de proveedores de cableado automotriz.
